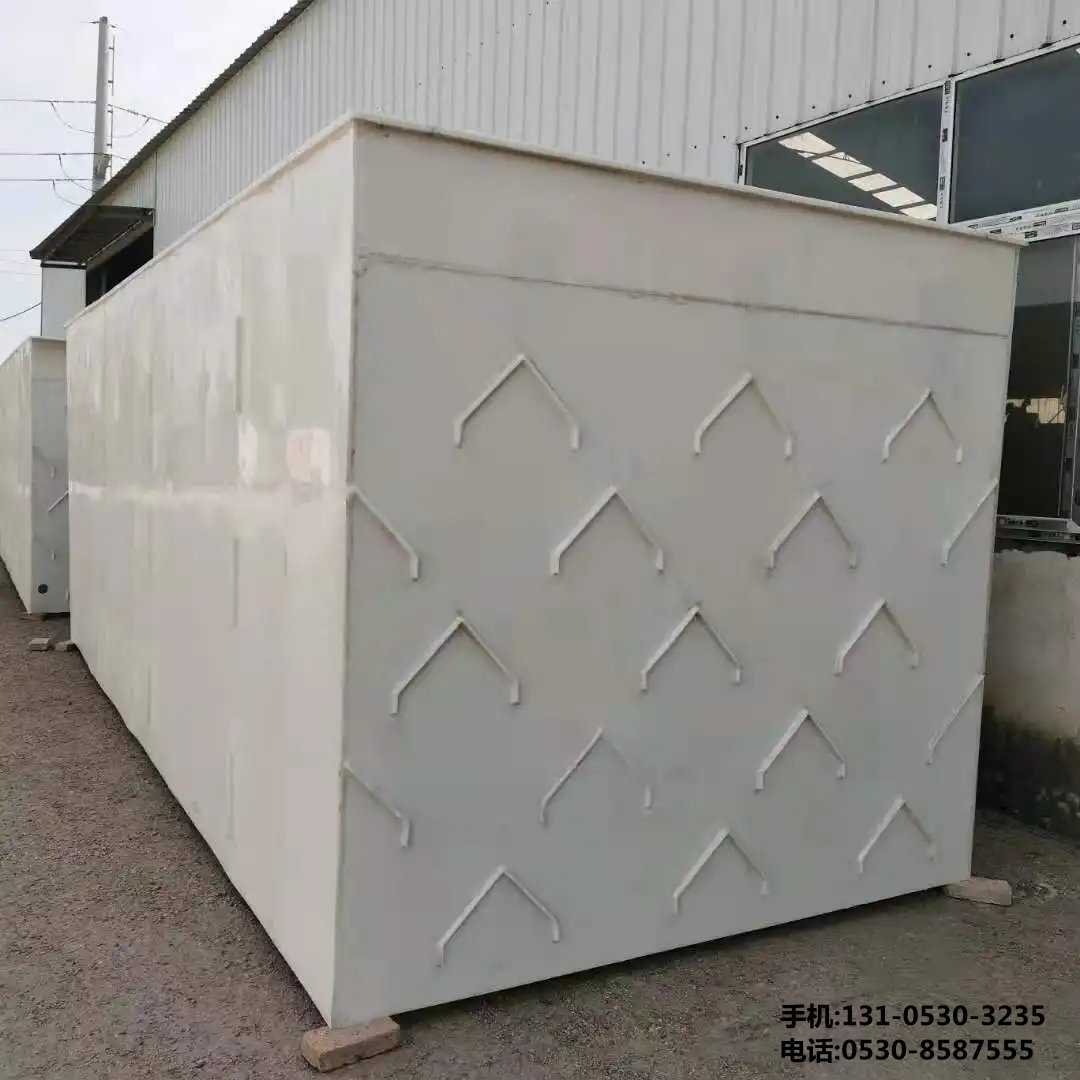

UASB三相分離器加工條件及受熱工藝詳解





UASB三相分離器作為高效的厭氧生物處理技術核心設備，其配套的三相分離器承擔著固液氣三相精準分離的關鍵使命。該裝置的性能直接影響到污水處理效果、污泥活性維持以及系統運行穩定性。本文將從材料選擇、加工工藝和熱處理環節三個維度，系統解析三相分離器的制造要點與技術規范。







 一、加工條件控制體系



 1.1 材料適配性原則

 主體材質：***先選用304/316L不銹鋼板材（厚度≥3mm），兼顧耐腐蝕性與機械強度；***殊工況下可采用雙相不銹鋼2205提升抗應力腐蝕能力。

 密封組件：EPDM或硅橡膠密封圈需通過FDA認證，確保生物相容性；金屬墊片建議使用哈氏合金C276材質應對氯離子侵蝕。

 表面處理：內壁拋光至Ra≤0.8μm減少掛膜阻力，外表面酸洗鈍化形成致密氧化膜增強耐候性。



 1.2 精密成型工藝

 工序階段  技術參數  質量管控點



 激光切割  ±0.1mm定位精度  切口垂直度＜0.5°

 數控折彎  R角過渡半徑≥5倍板厚  回彈補償量預設

 TIG焊接  氬氣純度＞99.99%  層間溫度控制在150℃以下

 組裝調試  同軸度偏差＜φ0.2mm  動態平衡測試達標率100%



***別需要注意的是沉淀錐體的曲面成型，應采用數控滾輪漸進成型技術，保證曲率半徑公差在±2mm范圍內，避免流體湍流導致的短路現象。



 1.3 過程監控體系

建立全流程追溯系統，關鍵工序配置在線檢測裝置：

 X射線實時探傷監測焊縫質量

 三維掃描儀驗證幾何尺寸符合性

 氦質譜檢漏儀進行氣密性測試（泄漏率＜1×10??mbar·L/s）

 二、受熱工藝***化策略



 2.1 預熱階段管理

針對多組件焊接結構的熱膨脹差異，實施階梯式預熱方案：

1. 基礎預熱：將工件整體升溫至80120℃，保溫時間按厚度每增加10mm延長15分鐘；

2. 局部補償：對法蘭連接部位額外輻射加熱至150℃，消除熱應力集中風險；

3. 梯度控制：采用紅外測溫儀實時監控各區域溫差不超過30℃。



此階段需***別注意異種鋼接頭處的碳擴散問題，可通過調整預熱溫度梯度來抑制有害相析出。



 2.2 焊接熱輸入調控

根據母材碳當量確定***焊接參數組合：

 材料等級  焊絲匹配  電流范圍(A)  層間冷卻方式



 304      ER308L     90130       風冷+水冷交替

 316L     ER316L     80120       強制風冷

 Q345R    E70181   75110       自然冷卻



多層多道焊時遵循“窄焊道、薄層積”原則，單道擺寬控制在焊芯直徑的1.5倍以內，層間清理徹底去除氧化皮。對于承受交變載荷的部位，建議采用脈沖MAG焊實現細晶粒強化。



 2.3 后熱處理規程

制定差異化的消氫處理方案：

 常規件：650℃×2h爐冷至300℃空冷，升降溫速率≤50℃/h；

 厚截面件（δ＞25mm）：增加中間等溫平臺，在450℃保溫1h促進氫逸出；

 復合結構件：采取分段加熱法，先對低碳鋼部分進行去應力退火，再單***處理不銹鋼組件。



配套振動時效輔助工藝，使用偏心塊激振器以共振頻率處理30分鐘，可有效消除殘余應力峰值達70%以上。



 三、性能保障機制



 3.1 微觀組織調控

通過金相分析確認熱處理效果：

 鐵素體含量控制在5%15%區間以保證韌性儲備；

 晶粒度維持在ASTM No.6級以上；

 σ相析出量不超過標準規定的限值。



定期校驗硬度計（HV10），確保焊縫區域硬度值符合GB/T 4237標準要求。



 3.2 功能驗證試驗

成品出廠前必須通過三項核心測試：

1. 水力負荷試驗：模擬***設計流量下運行48小時，觀察集氣罩是否發生變形；

2. 氣壓脈沖測試：施加0.3MPa交變壓力循環100次，檢測密封結構可靠性；

3. 熱循環考核：經歷20℃→150℃急變5個周期后檢查尺寸穩定性。



 結語

UASB三相分離器的高品質制造是材料科學、精密加工與熱處理技術的有機融合。通過嚴格控制從原料選型到成品檢驗的全流程工藝參數，配合先進的檢測手段，方能打造出符合ASME標準要求的高性能分離設備。建議生產企業建立數字化工藝數據庫，運用有限元仿真***化設計方案，持續提升產品的可靠性和經濟壽命。
