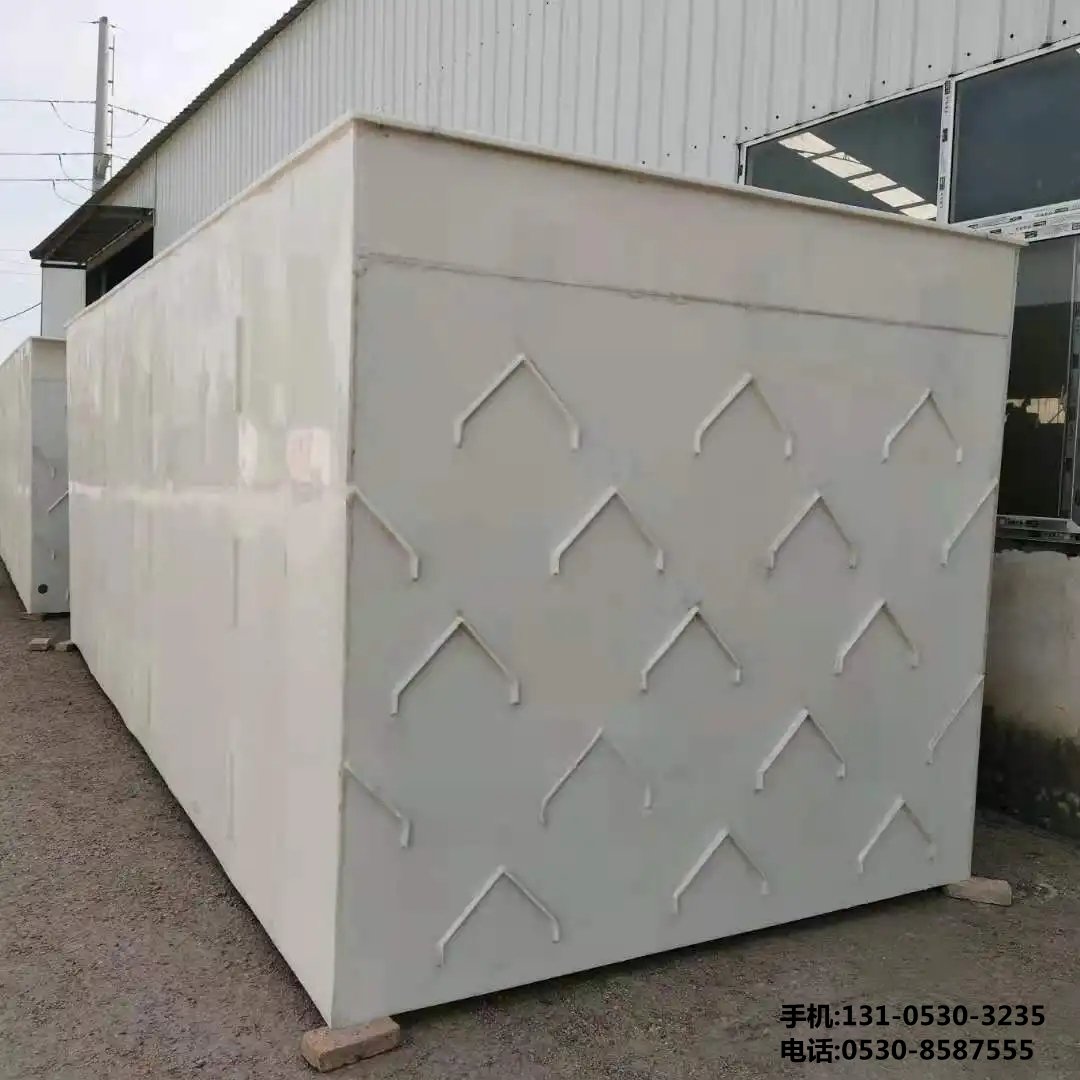

厭氧三相分離器設計安裝提升管材性能：技術解析與實踐指南





在環保工程***域，厭氧三相分離器是污水處理系統的核心設備之一。它通過物理結構設計與材料科學的結合，實現氣（沼氣）、液（處理水）、固（污泥）的高效分離，直接影響整個厭氧系統的運行效率和耐久性。本文將從設計原理、安裝規范及材料***化三個維度，詳細闡述如何通過科學方法提升管材性能。



 一、設計核心：結構創新與流體力學***化

 1. 三相分離功能分區

 集氣室：采用傾斜***板設計（傾角≥15°），避免氣泡滯留；設置導流折板，延長氣液接觸路徑，提高沼氣收集率至90%以上。

 沉淀區：斜板間距控制在80120mm，表面負荷≤1m³/(m²·h)，確保污泥顆粒沉降效率＞85%。

 緩沖層：設置多孔蜂窩狀穩流裝置，消除水流短流現象，維持液面穩定。



 2. 關鍵尺寸計算模型

 集氣室高度H?=0.3D+0.2m（D為罐體直徑）

 沉淀區有效容積V=Q×HRT（水力停留時間通常為1.52.5h）

 污泥回流縫寬度L=（污泥濃度×污泥體積）^(1/3)



 3. 防堵設計要點

 布水系統采用脈沖式配水，孔口流速≥2m/s防止堵塞

 增設自動刮泥裝置，刮板線速度控制在0.51.0m/min

 設置CIP清洗接口，定期進行化學清洗



 二、安裝工藝：毫米級精度控制標準

 1. 基礎施工要求

 混凝土基礎水平度偏差≤±3mm/m

 預埋件中心距誤差＜5mm，標高偏差±2mm

 二次灌漿層厚度控制在3050mm，強度等級不低于C30



 2. 模塊化組裝流程

```mermaid

graph TD

A[設備驗收] > B[基準線放樣]

B > C[底板就位調整]

C > D[筒節組對焊接]

D > E[內件安裝校正]

E > F[密封性檢測]

F > G[防腐層施工]

```



 3. ***殊部位處理

 焊縫采用X射線探傷，合格標準GB/T 33232005Ⅱ級

 人孔法蘭密封面平面度≤0.03mm/m

 填料支撐柵板水平度偏差＜1.5mm/m

 三、材料選型：復合體系的性能突破

 1. 主體材質對比

 材料類型  抗拉強度(MPa)  耐腐蝕性  成本系數



 Q235B+環氧煤瀝青  460  ★★☆  1.0

 304不銹鋼  520  ★★★★  2.8

 FRP復合材料  380  ★★★★★  1.7



 2. 增強改性方案

 碳鋼襯膠層厚度≥8mm，邵氏硬度60±5HA

 PVC填料采用增強型玻纖分布，彎曲模量≥2500MPa

 橡膠密封圈選用氫化丁腈（HNBR），壓縮***變形率＜15%



 3. 新型材料應用

 納米改性聚乙烯（NMPE）：磨損率降低40%，使用壽命延長3倍

 雙相鋼2205：點蝕當量PRE≥35，適用于高氯離子環境

 自潤滑陶瓷涂層：摩擦系數μ＜0.1，減少結垢傾向



 四、系統集成與效能驗證

 1. 調試參數對照表

 檢測項目  指標范圍  測量方法



 COD去除率  85%92%  重鉻酸鉀法

 SS截留率  ≥95%  重量法

 產氣量  0.350.45m³/kgCOD  濕式氣體流量計



 2. 失效模式分析

 腐蝕穿孔：***先檢查pH值波動區域（正常范圍6.57.8）

 結構變形：監測基礎沉降速率（應＜2mm/d）

 效率衰減：定期檢測填料壓實度（超過15%需更換）



 3. 智能監控建議

 部署超聲波料位計（精度±1mm）實時監測泥位

 安裝在線ORP儀表（±10mV精度）控制氧化還原電位

 配置紅外熱像儀檢測局部過熱區域



通過精細化設計、標準化安裝和材料科學的應用，現代厭氧三相分離器的管材性能已實現質的飛躍。某***型養殖場實測數據顯示，采用本方案后設備維修周期從6個月延長至3年，處理效率提升22%，充分證明技術創新對工程效益的巨***推動作用。未來隨著石墨烯涂層、形狀記憶合金等新材料的應用，該***域?qū)⒂瓉硇乱惠喌募夹g(shù)革新。
