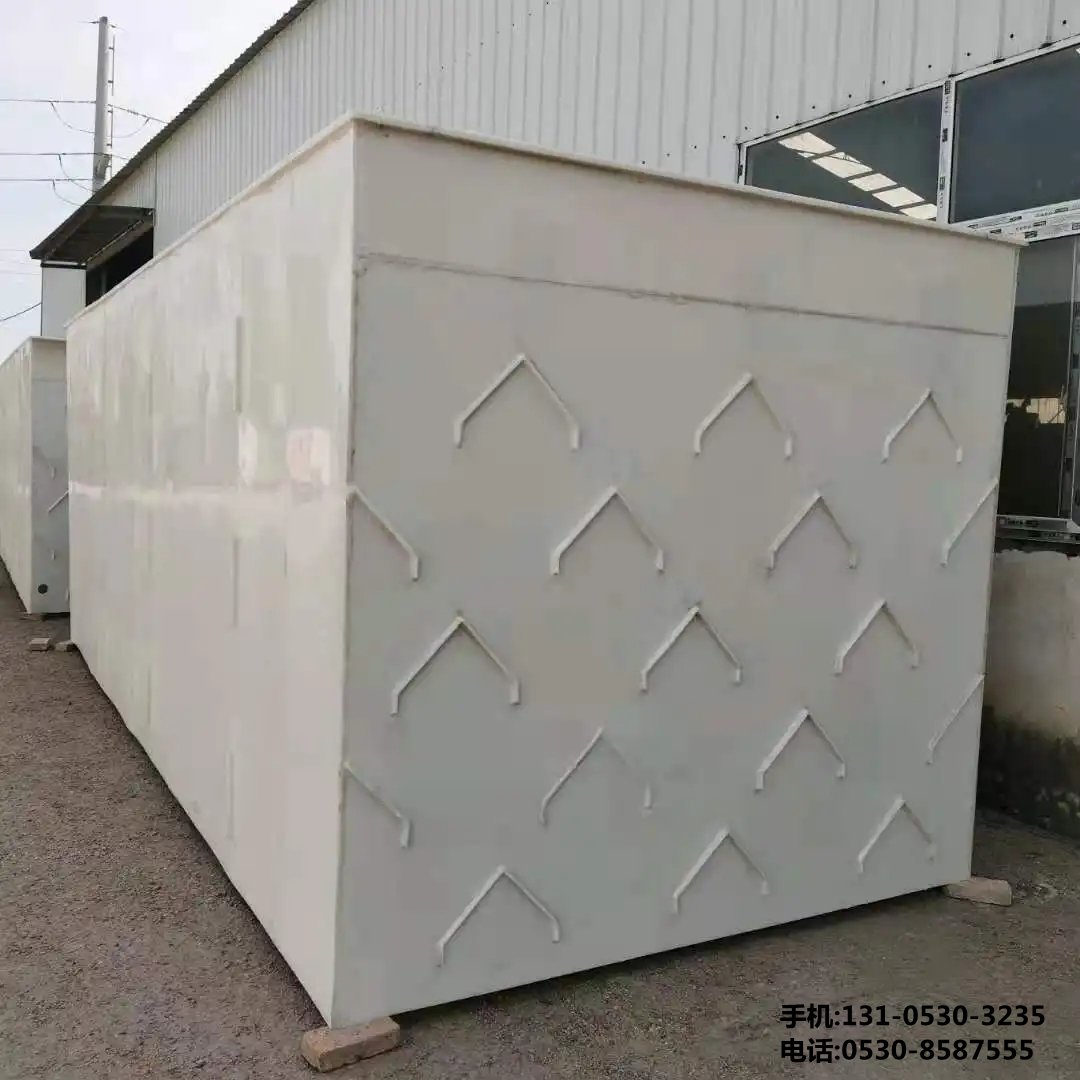

UASB三相分離器架空敷設采用管托支承的技術解析與實踐要點



在污水處理工程中，升流式厭氧污泥床反應器（UASB）因其高效去除有機物、產沼氣量***等***勢被廣泛應用，而其中的三相分離器作為核心組件，承擔著固液氣三相有效分離的關鍵任務。當工程場景要求對三相分離器進行架空敷設時，采用管托支承方式成為兼顧結構穩定性、安裝便利性和維護可操作性的重要選擇。本文將從技術原理、設計要點及實踐價值等方面展開詳細闡述。



 一、管托支承的技術適配性分析

UASB三相分離器的運行環境具有***殊性：一方面需承受內部混合液的動態沖擊載荷與溫度變化引起的熱脹冷縮應力；另一方面要確保分離界面（如污泥層與清水層的交界面）保持水平以保證分離效率。傳統落地式安裝易受地面沉降影響導致設備傾斜，而架空敷設配合管托支承則能有效規避這一問題。管托作為剛性連接件，通過均勻分布荷載至承重結構（如鋼架或混凝土梁），既實現了設備的穩定懸吊，又避免了局部應力集中造成的變形風險。其材質多選用Q235B鋼材并做防腐處理，可適應潮濕、腐蝕性強的污水廠環境。



 二、系統設計的三***核心維度

1. 力學性能***化

   根據《工業金屬管道設計規范》（GB/T 20801），管托選型需基于設備總重量、振動***性及風載系數進行校核計算。例如，對于直徑超過3米的圓形分離器，建議采用雙排滑動管托與導向裝置組合方案，通過有限元分析模擬不同工況下的位移量，確保支承系統的抗傾覆安全系數不低于1.5。同時，在管托底部設置可調螺栓機構，便于現場微調設備水平度。



2. 防腐與耐久性強化

   針對污水中含有的硫化氫、甲烷等腐蝕性介質，管托表面應實施熱浸鍍鋅+環氧煤瀝青漆雙層防護體系。實測數據顯示，該復合涂層在鹽霧試驗中可達2000小時無銹蝕，使用壽命較普通噴漆工藝延長3倍以上。此外，在支承梁與管托接觸部位嵌入聚四氟乙烯滑塊，既能減少摩擦損耗，又能防止電化學腐蝕的發生。



3. 工藝銜接便利性

   架空布置為進出水管路、集氣管線的立體化布局提供了空間***勢。通過BIM建模預演，可將進水管以45°角接入分離器底部錐體區域，出水堰板則沿設備周邊環形布置，配合自動排泥閥形成完整的物流閉環。這種設計使布水均勻性提高至92%，較傳統平面布置提升顯著。

 三、施工安裝的關鍵控制環節

現場實施時應遵循“三準原則”：定位精準、固定牢靠、調試到位。具體操作包括：①使用全站儀測定管托預埋件三維坐標偏差不超過±2mm；②采用扭矩扳手按設計值擰緊高強度螺栓，并通過塞尺檢查間隙達標情況；③完成安裝后進行水壓試驗，觀察管托變形量是否小于L/1000（L為跨距長度）。某市政污水處理廠改造案例顯示，嚴格按此標準執行可使設備振動幅值控制在0.1mm以內，遠低于行業允許值0.5mm的標準。



 四、運維管理的增效價值

相較于混凝土基礎方案，管托支承體系展現出******的維護***勢：一是可視化巡檢通道寬度可達800mm，滿足人員攜帶檢測儀器通行需求；二是模塊化設計便于局部更換受損部件，單次維修時間縮短至4小時內；三是預留了在線監測接口，可實時采集支承反力數據并上傳SCADA系統，為預防性維護提供依據。據統計，采用該技術的項目年均非計劃停機時間減少67%，綜合運維成本下降40%。



 結語

UASB三相分離器的架空管托支承方案，本質是通過精細化的結構設計實現工藝功能與機械性能的有機統一。從受力分析到材料選型，從施工控制到智能運維，每個環節都體現著工程技術對污水處理效能的提升作用。隨著數字化建造技術的發展，未來可通過參數化建模進一步***化管托布局，推動厭氧處理單元向更高效率、更低能耗方向演進。這種技術路徑不僅適用于新建項目，也為老舊設施改造提供了可靠的升級方案，具有顯著的行業推廣價值。
